各種壓縮機工作原理動圖（一）

一、轉子式壓縮機

轉子式壓縮機通過由發動機或電動機驅動(多數為電動機驅動)，另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動，或由主轉子端和凹轉子端的同步齒輪驅動。壓縮機汽缸內裝有一對互相嚙合的螺旋形陰陽轉子，兩轉子都有幾個凹形齒，兩者互相反向旋轉。轉子之間和機殼與轉子之間的間隙僅為5~10絲，主轉子(又稱陽轉子或凸轉子)，通過由發動機或電動機驅動(多數為電動機驅動)，另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動，或由主轉子端和凹轉子端的同步齒輪驅動。所以驅動中沒有金屬接觸(理論上)。

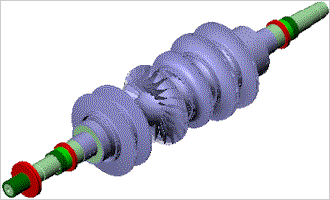

二、離心式壓縮機

離心式壓縮機中氣壓的提高，是靠葉輪旋轉、擴壓器擴壓而實現的。離心式壓縮機的工作原理是:當葉輪高速旋轉時，氣體隨著旋轉，在離心力作用下，氣體被甩到后面的擴壓器中去，而在葉輪處形成真空地帶，這時外界的新鮮氣體進入葉輪。葉輪不斷旋轉，氣體不斷地吸入并甩出，從而保持了氣體的連續流動。與往復式壓縮機比較，離心式壓縮機具有下述優點:結構緊湊，尺寸小，重量輕;排氣連續、均勻，不需要中間罐等裝置;振動小，易損件少，不需要龐大而笨重的基礎件；除軸承外，機器內部不需潤滑，省油，且不污染被壓縮的氣體;轉速高;維修量小，調節方便。
